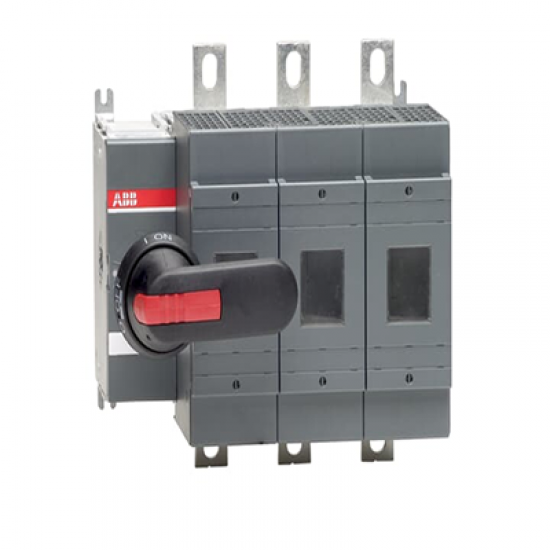

1SCA022719R0250 OS400D03P

• Çatışma Mineralleri Raporlama Şablonu (CMRT):

  9AKK108467A5658


• REACH Beyanı:

  1SCC011021D0201


• RoHS Bilgileri:

  1SCC011020D0201


Sipariş verme

• Minimum sipariş miktarı:

  1 parça


• Gümrük Tarife numarası:

  85365080


• Menşei ülke:

  Finlandiya (FI)


Popüler indirmeler

• Veri Sayfası, Teknik Bilgiler:

  1SCC311013C0201


• Talimatlar ve Kılavuzlar:

  1SCC311015M0215


Boyutlar

• Ürün Net Genişliği:

  255mm _


• Ürün Net Yüksekliği:

  230mm _


• Ürün Net Derinlik / Uzunluk:

  193mm _


• Ürün Net Ağırlığı:

  6,72 kg
  14,82 lb


Teknik

• Nominal Çalışma Akımı AC-21A (I e ):

  (500 V) 400 A
  (690 V) 400 A


• Nominal Çalışma Akımı AC-22A (I e ):

  (380 ... 415 V) 400 A
  (500 V) 400 A
  (690 V) 400 A


• Nominal Çalışma Akımı AC-23A (I e ):

  (380 ... 415 V) 400 A
  (500 V) 400 A
  (690 V) 400 A


• Nominal Çalışma Gücü AC-23A (P e ):

  (220 ... 240 V) 132 kW
  (400 V) 220 kW
  (415 V) 230 kW
  (500 V) 280 kW
  (690 V) 400 kW


• Konvansiyonel Serbest Hava Termal Akımı (I th ):

  Θ = 40 °C 400 A


• Konvansiyonel Termal Akım (I the ):

  Tamamen Kapalı 400 A


• Nominal Darbe Dayanım Gerilimi (U imp ):

  12kV


• Nominal Yalıtım Gerilimi (U i ):

  1000V


• Nominal Çalışma Gerilimi:

  Ana Devre 690 V AC


• Nominal Kısa Süreli Dayanım Akımı Düşük Gerilim (I cw ):

  1 saniye için 14 kiloamper rms


• Nominal Koşullu Kısa Devre Akımı (I nc ):

  (690 V) 80 kA


• Güç kaybı:

  Kutup Başına Nominal Çalışma Koşullarında 45 W


• Kirlilik derecesi:

  3


• Sap Tipi:

  Tabanca sapı ve şaft dahil


• Anahtarların Çalışma Mekanizması:

  03 (Sol Taraf)


• Hat Terminallerinin Konumu:

  Üstten Giriş - Alttan Dışarı, Alttan Giriş - Üstten Çıkış


• Sigorta Boyutu:

  NH0
  NH1
  NH2


• Sigorta Sistemi:

  DİN


• Çalışma modu:

  Önden Kumandalı


• Standartlar:

  IEC 60947-3


• Montaj tipi:

  Taban montajı


• Kutup sayısı:

  3


• Terminal Tipi:

  Pabuç terminalleri


• Terminal Genişliği:

  25mm


• Sıkma Torku:

  30 ... 44 N·m


• Nominal Akım (I n ):

  Ana Devre 400 A


Teknik UL/CSA

• Sıkma Torku:

  30 ... 44 N·m
