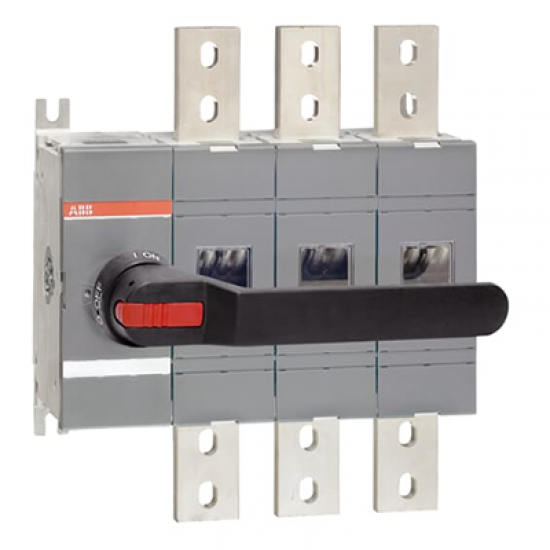

1SCA022860R6580 OT1600E03P

• Çatışma Mineralleri Raporlama Şablonu (CMRT):

  9AKK108467A5658


• Kullanım Ömrü Sonu Talimatları:

  1SCC301120M0201


• Çevresel Bilgiler:

  1SCC301233D0201


• Çevresel Ürün Beyanı - EPD:

  1SCC301300D0201


• REACH Beyanı:

  1SCC011021D0201


• RoHS Bilgileri:

  1SCC011020D0201


• Zehirli Maddeler Kontrol Yasası - TSCA:

  1SCC011025D0201


Eko Şeffaflık

• Çevresel Ürün Beyanı - EPD:

  1SCC301300D0201


Sipariş verme

• Minimum sipariş miktarı:

  1 parça


• Gümrük Tarife numarası:

  85365080


• Menşei ülke:

  Finlandiya (FI)


Popüler indirmeler

• Veri Sayfası, Teknik Bilgiler:

  1SCC301020C0201


• Talimatlar ve Kılavuzlar:

  1SCC301047M0213


• Mekanik Çizimler:

  1SCC301502F0001
  1SCC301501F0001
  OT1600E03.igs


• Çevresel Ürün Beyanı - EPD:

  1SCC301300D0201


• Kullanım Ömrü Sonu Talimatları:

  1SCC301120M0201


Boyutlar

• Ürün Net Genişliği:

  334,5 mm


• Ürün Net Yüksekliği:

  372mm _


• Ürün Net Derinlik / Uzunluk:

  167mm _


• Ürün Net Ağırlığı:

  17,6 kilo


Teknik

• Nominal Çalışma Akımı AC-21A (I e ):

  (380 ... 415 V) 1600 A
  (500 V) 1600 A
  (690 V) 1600 A
  (1000 V) 1600 A


• Nominal Çalışma Akımı AC-22A (I e ):

  (380 ... 415 V) 1600 A
  (500 V) 1600 A
  (690 V) 1600 A


• Nominal Çalışma Akımı AC-23A (I e ):

  (380 ... 415 V) 1250 A
  (500 V) 1250 A
  (690 V) 1250 A


• Nominal Çalışma Gücü AC-23A (P e ):

  (400 ... 415 V) 710 kW
  (500 V) 900 kW
  (690 V) 1200 kW


• Konvansiyonel Serbest Hava Termal Akımı (I th ):

  Θ = 40 °C 1600 A


• Konvansiyonel Termal Akım (I the ):

  Tamamen Kapalı 1600 A


• Nominal Darbe Dayanım Gerilimi (U imp ):

  12kV


• Nominal Yalıtım Gerilimi (U i ):

  acc. IEC/EN 60664-1 1000 V'ye göre


• Nominal Çalışma Gerilimi:

  Ana Devre 1000 V


• Nominal Kısa Devre Yapma Kapasitesi (I cm ):

  (690 V) 110 kA


• Nominal Kısa Süreli Dayanım Akımı Düşük Gerilim (I cw ):

  1 sn 50 kA için


• Nominal Koşullu Kısa Devre Akımı (I nc ):

  (1250 A sigorta, 415 V) 80 kA
  (1250 A sigorta, 500 V) 100 kA


• Güç kaybı:

  Kutup Başına Nominal Çalışma Koşullarında 48 W


• Kirlilik derecesi:

  3


• Sap Rengi:

  Siyah
